Netzqualität überprüfen und RCM-Messungen mit Technik von Lindner Elektronik

Für viele Aufgabenzwecke, wie Prüffelder, Stromeigenerzeugung usw., ist es wichtig, dass der Anwender über die aktuelle innerbetriebliche und vom Netzbetreiber zur Verfügung gestellte Netzqualität informiert ist. Auch die Überwachung von einzelnen Maschinen oder Produktionsteilen kann auf Dauer sinnvoll sein, da so schneller und effektiver, auch auf kleine Veränderungen im Stromabnahmeverhalten, reagiert werden kann. Daher bieten wir hochwertige Softwarelösungen und Systeme zur Netzqualitätsanalyse nach ISO 50160 an.

Netzqualität überprüfen und RCM-Messungen mit Technik von Lindner Elektronik

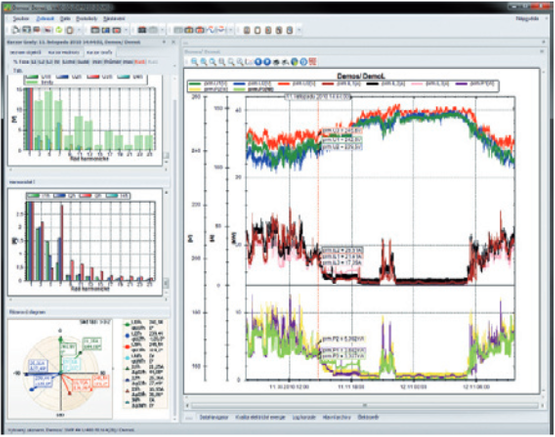

Envis – das Analysetool zur präzisen Messung der Netzqualität

Die Software Envis ist ein komfortables grafisches Werkzeug für die Visualisierung, Speicherung und Auswertung aller Messwerte bezüglich der Energieeffizienz und der Netzqualitätsanalyse nach ISO 50160. Es liefert die kontinuierliche Aufzeichnung aller Messdaten in SQL Datenbanken. Damit lassen sich zeitliche Zuordnungen zu Ereignissen, wie Netzunterbrechungen, Spannungsschwankungen und Oberschwingungsbeurteilung treffen. Mithilfe des Programms kann die Versorgungssicherheit nachhaltig gesteigert werden. Envis unterstützt alle UMD Geräte mit Modbusanbindung.

Mit der Software lassen sich statistische Auswertungen aller automatisch oder manuell erfassten Daten durchführen. Des Weiteren besitzt sie eine Schnittstelle mit Export-Importfunktion zu Excel-Dateien. Die Basisversion ist ein kostenloses Paket für das Monitoring der Energieeffizienz, der Netzqualität und die Online/Offline-Auslesung der Messgeräte. Gleichzeitig dient Envis als Programmiertool für die Konfiguration der UMD Geräte.

Unsere hochwertigen Produkte für die mobile Messung der Netzqualität

Hier finden Sie eine Übersicht über unsere Produkte, die Ihnen helfen, die Netzqualität in Ihrem Unternehmen zu bestimmen.

EL9600

Das preiswerte, mobile Leistungs- und Netzanalysesystem EL9600/PLUS ist die Basis für die Aufzeichnung und Analyse der Leistungsgrößen für 1- und 3-Phasen-Netze sowie der Netzqualität. Das EL9600/PLUS speichert die erfasste Energie, die erfassten Netzgrößen wie Spannungen, Ströme, Leistungen, Leistungsfaktoren (cosPhi), etc. sowie die Harmonischen. Es eignet sich zur Aufzeichnung der Netzqualität nach ISO 50160, EN 61000-4-30, EN 61557-12 und EN 62053-22. Basis ist ein UMD97EL. Das EL9600 wird mit drei aufklappbaren Stromwandlern für 100A, 200A, 300A, 500A oder 1000A geliefert.

EL9600

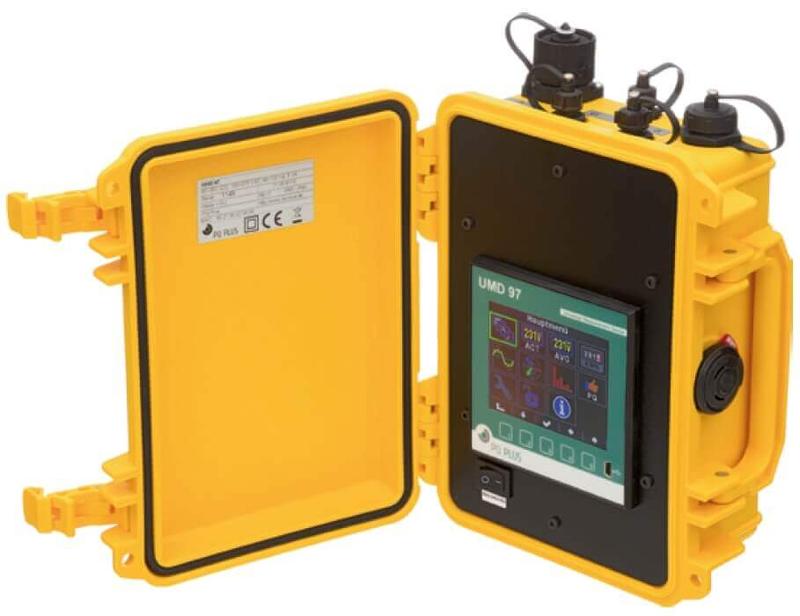

MMD97

Der mobile Messkoffer MMD 97 erfasst alle Spannungsqualitätsparamter und loggt diese Daten als einphasige oder dreiphasige Messung im Niederspannungsnetz (230/400V AC) in Verteilnetzen in Trafostationen, Schaltanlagen und als direkte Verbrauchsmessung an Maschinen und in Gebäuden.  Das Herzstück bildet ein eingebautes UMD 97EL im IP65 Kunststoffgehäuse.

MMD97

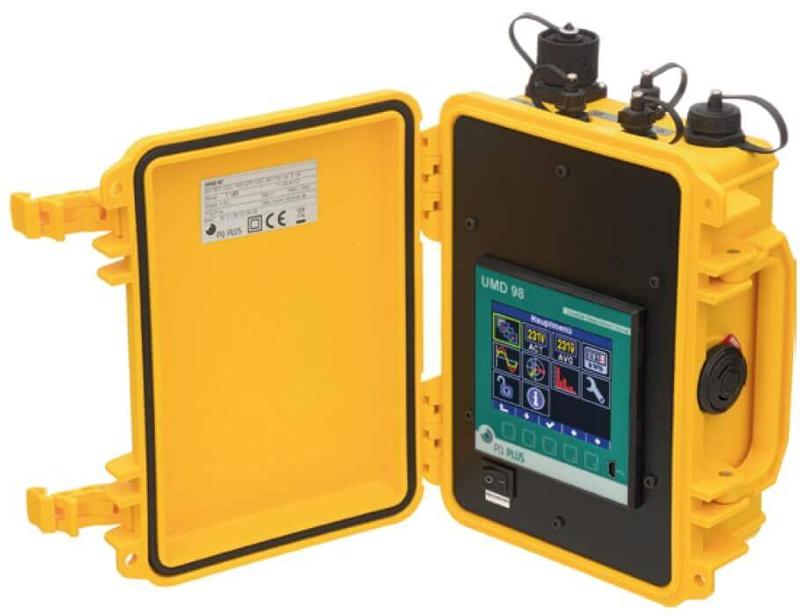

MMD 98RCM

Der mobile Messkoffer MMD 98RCM erfasst alle SpannungsquaIitätsparameter und Ioggt diese Daten als ein-, drei- oder vierphasige Messung im Niederspannungsnetz (230/400 VAC) in Verteilnetzen in Trafostationen, Schaltanlagen und als direkte Verbrauchsmessung an Maschinen und in Gebäuden ein. Das ideale Gerät für die RCM Messung. Das Herzstück bildet ein eingebautes UMD 98RCM im IP65Kunststoffgehäuse.

Zur Analyse der aufgezeichneten Daten wird bei allen mobilen Geräten die Software Envis-Basic kostenlos mitgeliefert.

Weitere Firmwaremodule:

  • PQ S DIN EN 50160
  • GO Oszilloskop Funktion
  • RCS Rundsteuersignale
MMD 98RCM

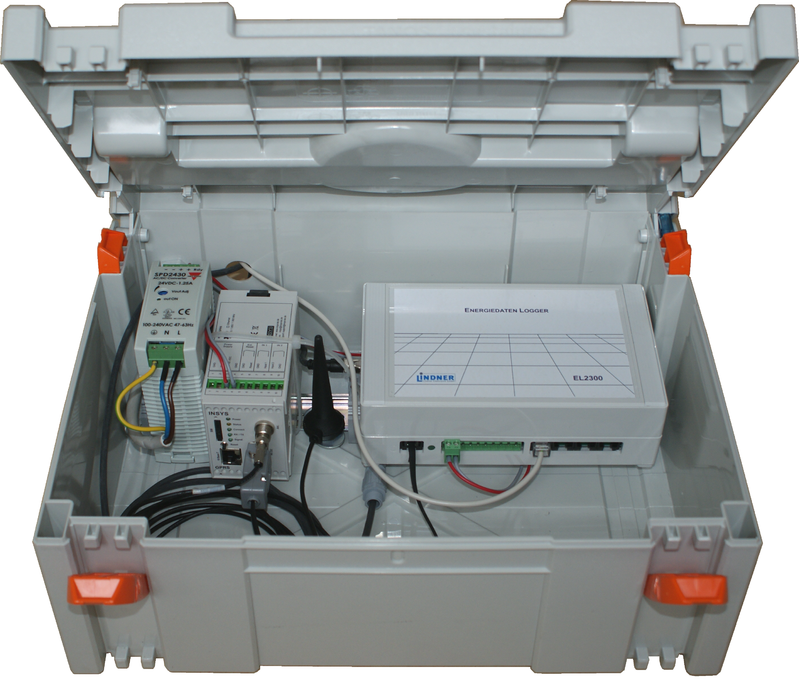

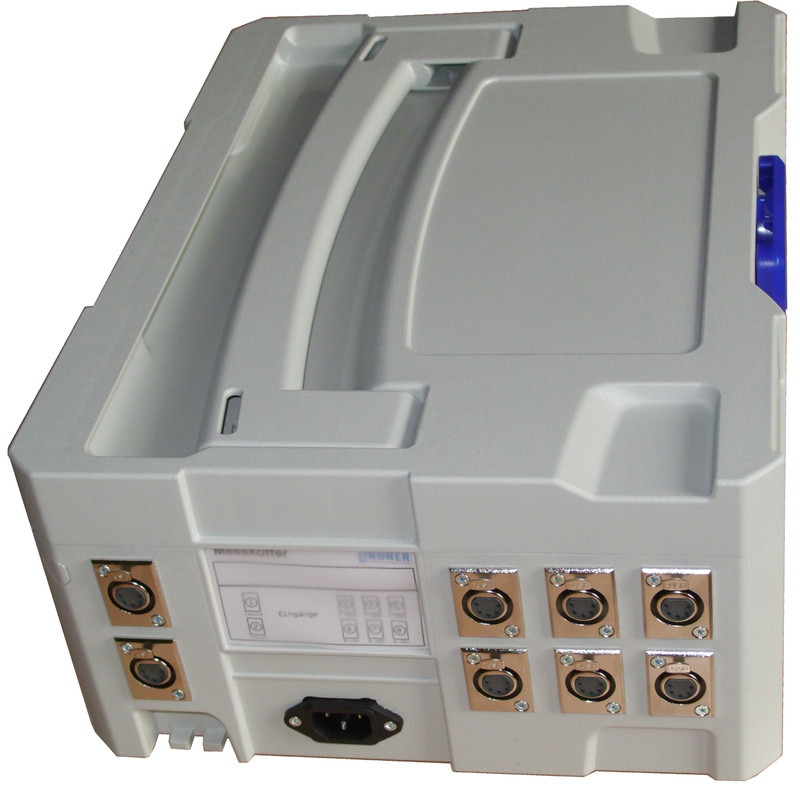

Messkoffer

Wir bauen Messkoffer in Standardausführung und auf Kundenwunsch.

Messkoffer
